大家都知道單螺桿泵是容積式轉子泵，它是依靠螺桿與襯套相互嚙合在吸入腔和排出腔產生容積變化來輸送液體的?？梢暂斔秃袌杂材p性雜質及固體顆粒的介質和粘稠的液體。那么G型單螺桿泵工作原理是什么?下面讓我們一起詳細了解一下吧。

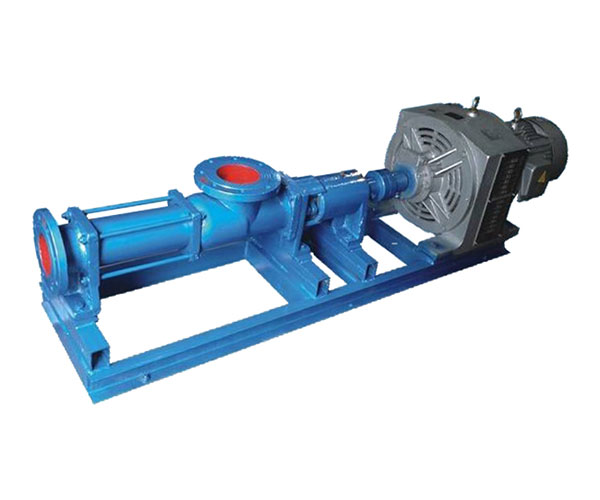

G型單螺桿泵

G型單螺桿泵工作原理

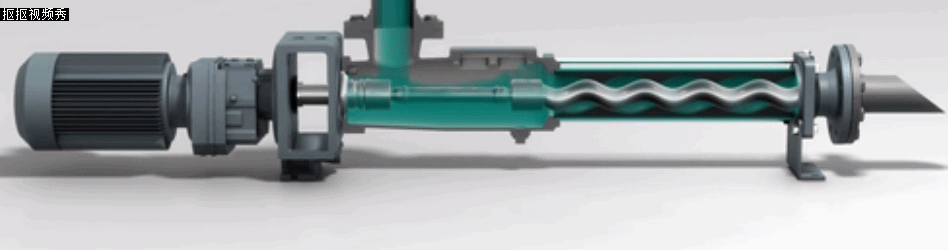

G型單螺桿泵工作原理圖動畫

從上圖中可以看出，螺桿泵是利用螺桿的回轉來吸排液體的，在螺桿泵工作時，液體被吸入后就進入螺紋與泵殼所圍的密封空間，當主動螺桿旋轉時，螺桿泵密封容積在螺牙的擠壓下提高螺桿泵壓力，并沿軸向移動。單螺桿泵是一種內嚙合的密閉式螺桿泵，屬轉子式容積泵。主要工作部件由具有雙頭螺旋空腔的定子和在定子孔內與其嚙合的單頭螺旋螺桿即轉子組成。當輸入軸通過萬向節驅動轉子繞定子作行星回轉時，定子與轉子付就連續嚙合形成密封腔，這些密封腔容積不變地作勻速軸向運動，輸入介質從吸入端流經定子-轉子付輸送至壓出端，輸入密封腔的介質流過定子而不被攪動和破壞。因此，可以輸送含有堅硬磨損性雜質及固體顆粒的介質和粘稠的液體。

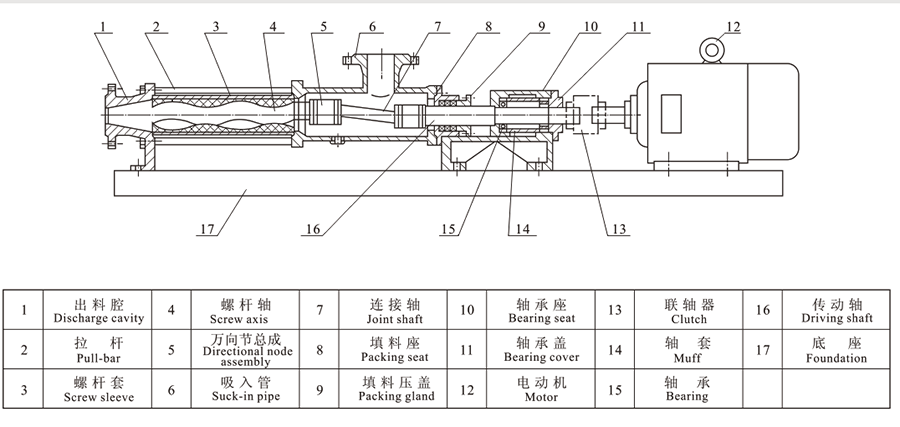

G型單螺桿泵結構圖

G型單螺桿泵結構圖

1、自吸性能好，流量穩定，脈動剪切小;

2、輸送介質的粘度范圍廣，甚至不能自流的介質也能輸送。對液體雜質不敏感;

3、結構簡單，在運轉中具有高效性，轉動部件使用壽命長，磨損小，維修、更換方便;

4、進口朝向可變.

5、可輸送高粘度的介質。根據泵的大小不同，介質的粘度為37000厘泊——200000厘泊。

6、可輸送含固體顆粒、磨削顆粒和纖維的介質。其含量一般可高達介質的40%，當介質中所含固體為粉末狀細微顆粒時，可達70%，根據泵的大小不同允許介質中所含固體顆粒粒徑為2毫米——40毫米。

7、輸出的液體連續均勻、壓力穩定、攪動小，對敏感性的液體不會發生成分的改變。

8、流量與轉速之間為簡單的正比關系?？赏ㄟ^調節轉速進行流量的調節，配上變速的電動機，可成為變量泵。

9、壓力能隨輸出管道阻力自動調節。在0-36(公斤/厘米2)壓力之間，用戶很容易調到所需的壓力。這樣既節能，又避免壓力太高或太低而影響工藝流程。

10、結構簡單、磨損少、維修方便。

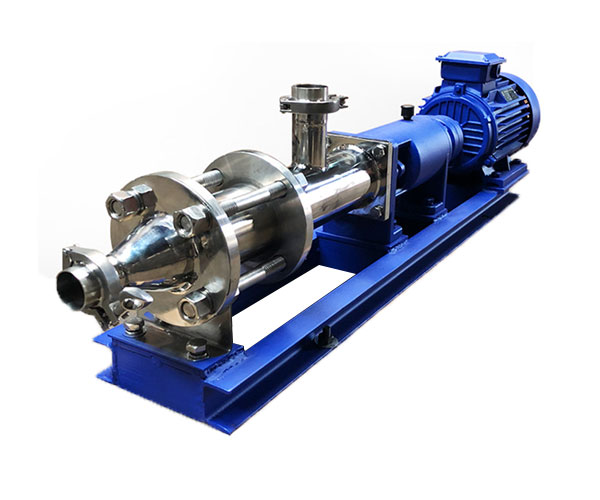

不銹鋼單螺桿泵

以上就是G型單螺桿泵工作原理和單螺桿泵結構特點介紹，但螺桿泵種類有很多如：單螺桿泵、雙螺桿泵、三螺桿泵等，材質有鑄鐵、不銹鋼、衛生級螺桿泵等。單螺桿泵結構緊湊，體積小，維修簡便。對介質的適應性強，流量平穩，壓力脈動小，自吸能力高。工作溫度可達120℃，如果需輸送120℃-350℃高溫介質，可定做。廣泛用于食品、冶金、造紙、印染、化工、化肥、制藥等工業部門。
