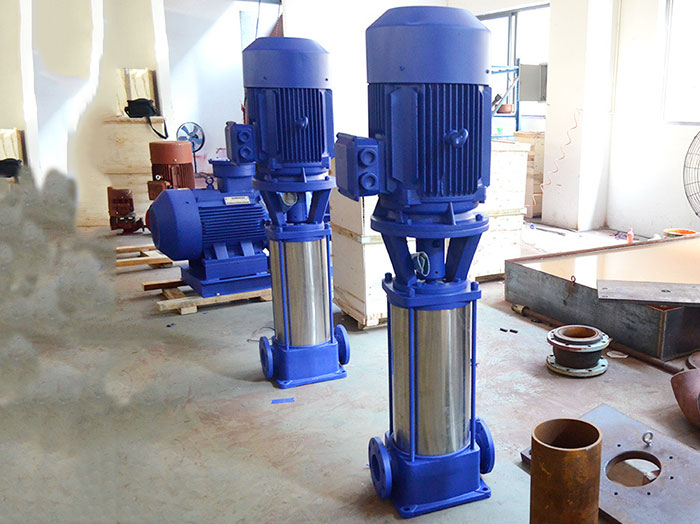

立式多級離心泵廣泛應用于高壓運行系統中冷熱清水的循環和增壓、高層建筑多臺泵并聯供水、消防、鍋爐給水和冷卻水系統及各種沖洗液的輸送等。水泵吸入、排出口位于同一直線上。轉子部件由軸、葉輪、葉輪擋套、軸套等零件組成，進水段、中段出水段用拉緊螺栓聯結。軸封采用機械密封，用平衡室的壓力水進行潤滑和冷卻。

立式多級離心泵拆裝檢修步驟

1、立式多級離心泵解體電機

a、根據檢修現場實際情況（如：安裝吊裝鉤）、掛好起重設備（葫蘆、鋼絲繩、拉繩）。

b、檢查吊鉤、繩扣、葫蘆鎖扣，將吊移的電機做起吊重心測試；

c、拆卸電機電源線，拆出電機與泵體連接螺絲；拆出電機和水泵聯軸器連接螺絲。

d、起吊電機，當電機與水泵脫開有一定距離時，收緊拉繩將電機慢慢下放，（在下放過程中預防電機重心偏移，損壞設備和使人受傷）；待電機平放在木板上后再用拉碼拉出聯軸器、拆出電機風罩，取出風葉。

e、用搖表檢查電機繞組絕緣，并作好記錄；然后做好拆卸標記，擰出電機前后端蓋板螺絲、并將該端蓋板取出。

f、檢查軸承磨損程度，如需更換軸承，用拉碼拉出軸承（在取出軸承前將轉子抽出，抽出轉子時不要碰傷定子繞組，必要時做一定的保護措施）。

g、更換電機軸承，方法有：加熱法、降溫法、用圓筒直壓法。

h、如果是軸承走外圈，檢測端蓋軸承座與軸承的配合情況，配合不好需對端蓋軸承座進行處理，組裝電機步驟與拆電機步驟相反。

i、在組裝電機前對電機繞組進行絕緣檢測，（如電機繞組受潮，必須進行烘考除潮，必要時還得加溫浸絕緣漆）；檢測值在規定范圍內及可使用。

2、立式多級離心泵解體水泵

因水泵有不同生產廠家和不同型號，泵體結構也有不同；但水泵解體檢修步驟略為兩種。一種是從下往上一級級拆出，另一種是從上往下一級級拆出。下面就以（下往上）一級級拆出為例：

a、關閉進出口閥門，排盡泵體內的水，做好每一級拆卸標記

b、用拉碼拉出泵體上的聯軸器，拆出蓋扳螺母，取出軸承蓋扳，拆出軸承、軸封或填料盤根，拆卸磁環機械軸封時嚴禁硬撬硬打。

c、拆出泵體出口與管網連接的螺絲，擰出泵體與底座固定螺栓。用麻繩捆扎在泵體2/5處，吊起水泵移離機座慢慢下放，往下放水泵時切記不要碰彎泵軸，將水泵平放在地面木板上。

d、擰出泵軸尾螺母，拆出軸套，然后拆出葉輪，（拆卸過程中嚴禁直接鐵錘用力敲打軸套、葉輪），最后取出外殼。

e、當?shù)谝患?jí)的軸套、葉輪、外殼拆出后，應對軸進行除圬處理，再進行下一級拆卸，（35mm以下泵軸不能作為受力工具搬動水泵）。

f、以下各級拆取方法與上述相同，請注意按順序?qū)⒏骷?jí)拆卸的部件擺放好；當最后一級部件全拆卸下來為止。

g、整個工作轉入修磨部件之間配合面，除銹、清理水垢。在清理過程中嚴禁使用柴油和有害物質。

3、 立式多級離心泵組裝計量泵體

a、當除銹、清理、修磨工作完畢后，開始組裝水泵（組裝與拆卸的順序和方法相反）。先將裝軸承那一級水平放在木條上，再將出水口那級安放在上面，然后將軸帶有平衡鼓垂直方向進出水口那級的中間。

b、將第一級葉輪安裝在軸上，在外殼邊緣放好防水圈。

c、將軸套套在軸上，接著安裝下一級外殼，接著安裝第二級葉輪，再裝上軸套和下一級外殼，以止方法安裝N級。

d、安裝完最后一級后，將兩個反向螺母擰緊。

e、做完以上工作后將泵體吊放在底座上面，擰緊固定螺栓。 f、安裝機械密封（或安裝盤根填料），接著安裝軸承（注意兩個軸承的方向），將鎖軸承的螺母擰緊。

g、手動盤車、調試轉動輕松為宜，安裝聯軸器。

h、將電機吊放在化工泵體上面，檢查兩個聯軸器之間的間距，一般為3~5mm，檢查電機與水泵的同軸度，擰緊電機與泵體的連接螺栓。

i、檢查設備所有連接螺絲緊固情況。然后接入電機電源線。
