這里所說的管道離心泵指的是立式離心泵和臥式離心泵，兩種離心泵工作原理基本相同，只是這兩種管道離泵結構不一樣一個是立式一個是臥式。下面龍洋泵閥詳細解說管道離心泵工作原理是怎么樣的。

管道離心泵工作原理

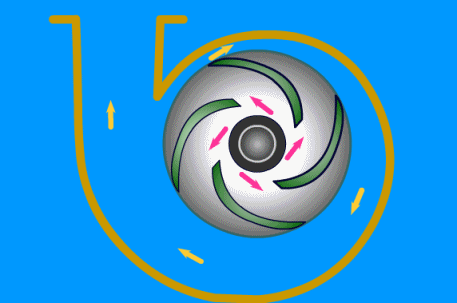

管道離心泵工作原理圖

離心泵啟動之后，泵軸會帶動葉輪一起作高速旋轉運動，迫使預先充灌在葉片間液體旋轉，在慣性離心力的作用下，液體自葉輪中心向外周作徑向運動。液體介質在流經葉輪的運動過程中會獲得能量，導致靜壓能增高，同時增大流速。當液體離開葉輪進入泵殼后，由于殼內流道逐漸擴大而減速，部分動能轉化為靜壓能，最后沿切向流入排出管路。當液體自葉輪中心甩向外周的同時，在葉輪中心將會形成一個低壓區，在貯槽液面與葉輪中心總勢能差的作用下，致使液體被吸進葉輪中心。依靠葉輪的不斷運轉，液體便連續地被吸入和排出。液體在離心泵中獲得的機械能量最終表現為靜壓能的提高。

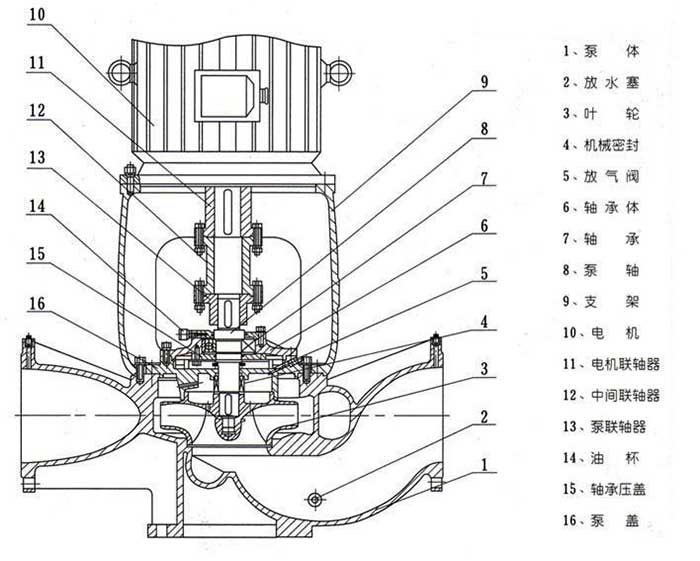

立式管道離心泵結構圖

ISG立式管道離心泵結構圖

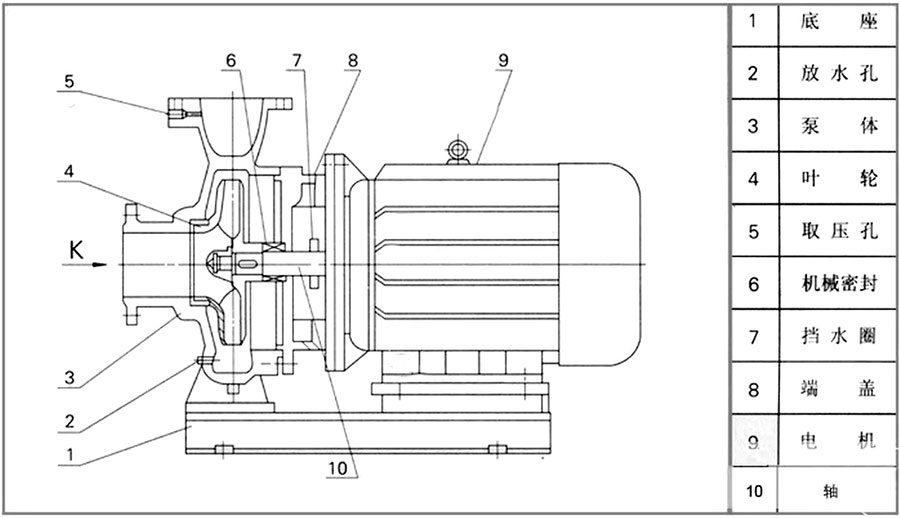

臥式管道離心泵結構圖

ISW臥式管道離心泵結構圖

以上就是管道離心泵工作原理詳細說明，簡單說是離心泵葉輪高速旋轉,產生離心力，將水從葉輪中飛過去，泵內的水拋出去。
