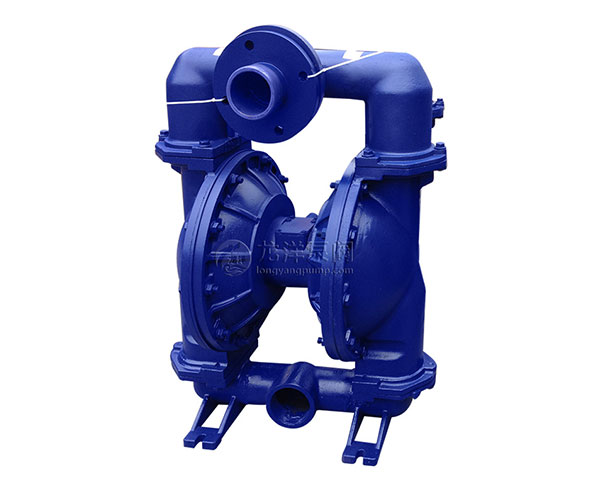

QBY鑄鐵氣動隔膜泵簡要

鑄鐵氣動隔膜泵是一種新型輸送機械，采用空氣壓縮機壓縮空氣為動力源，對于各種腐蝕性液體，帶顆粒的液體，高粘度、易揮發、易燃、劇毒的液體，均能予以抽光吸盡。具有質量可靠使用壽命長、噪音底、震動小、揚程高、永不死機、做工精細等六大優點。

QBY鑄鐵氣動隔膜泵用途

QBY鑄鐵氣動隔膜泵廣泛運用在陶瓷、化工、環保、油田、制藥、食品、冶金、造紙、電力、印染等領域。

QBY鑄鐵氣動隔膜泵型號意義

過流部件材質表

隔膜材質表

QBY鑄鐵氣動隔膜泵技術參數

空壓機功率選擇

QBY鑄鐵氣動隔膜泵工作原理

QBY鑄鐵氣動隔膜泵有兩個對稱的工作腔，各裝有一塊彈性隔膜，連桿軸將兩塊隔膜聯接，當壓縮空氣由進氣接頭經配氣閥進入A工作腔推動隔膜，該腔進口球閥關閉，出口球閥打開，液體排出，于此同時，B腔隔膜由連桿軸驅動背面氣體排入大氣，出口球閥關閉，進口球閥打開，液體被吸入（見圖A）。當行程到達終點，配氣閥將氣體導入B工作時，情況同前述相反，B腔排出液體，A腔吸入液體。如此反復，泵不斷吸入排出液體。

QBY鑄鐵氣動隔膜泵爆炸圖

使用注意事項

1、氣動隔膜泵振動極其輕微，一般情況可不裝底腳螺栓。

2、如壓縮空氣有臟物進入，將會影響泵的正常啟動，建議用戶加裝氣動三聯件。

3、在抽吸易凍結的介質時，應在泵的進口處裝閥門，當停止用泵時，先將該閥關閉，然后再開泵數分鐘，將泵體介質排凈為止以免造成下次開泵困難。

4、更換隔膜時，須將泵內腕連桿，鉛套清洗干凈，并不要損壞白色四氟密封圈，按原樣裝好，即可使用。
