產品簡要

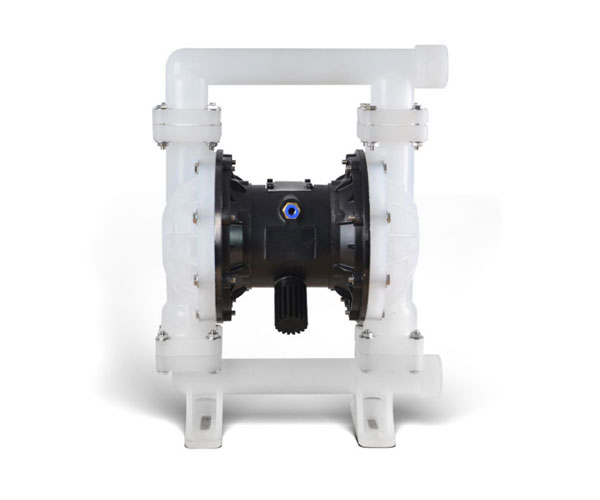

工程塑料氣動隔膜泵是以聚丙烯（PP）為材質的氣動隔膜泵，具有質量可靠使用壽命長、噪音底、震動小、揚程高、永不死機、做工精細等六大優點。工程塑料氣動隔膜泵是一種以增強聚丙烯PP塑料為材質的新型隔膜泵，具有使用壓力足、壽命長、噪音低、不會停頓、做工精細等優點，既能抽送流動的液體，又能輸送一些不易流動的介質，具有自吸泵、潛水泵、屏蔽泵、泥漿泵和雜質泵等輸送機械的許多優點。工程塑料氣動隔膜泵隔膜片采用耐腐蝕性F46隔膜隔膜片或者山道橡膠、丁青橡膠，球和球座采用四氟球、丁青球、四氟球座、丁青球座可選用和定制。

QBY工程塑料氣動隔膜泵用途

QBY型工程塑料氣動隔膜泵廣泛運用在陶瓷、化工、環保、油田、制藥、食品、冶金、造紙、電力、印染等領域。增強聚丙烯PP塑料具有良好的耐腐蝕性，適用于一腐蝕性酸堿液體、溶劑、甲苯、藥品、食品、化妝品等液體。

型號意義

過流部件材質表

隔膜材質表

技術參數

空壓機功率選擇

工作原理

QBY工程塑料氣動隔膜泵有兩個對稱的工作腔，各裝有一塊彈性隔膜，連桿軸將兩塊隔膜聯接，當壓縮空氣由進氣接頭經配氣閥進入A工作腔推動隔膜，該腔進口球閥關閉，出口球閥打開，液體排出，于此同時，B腔隔膜由連桿軸驅動背面氣體排入大氣，出口球閥關閉，進口球閥打開，液體被吸入（見圖A）。當行程到達終點，配氣閥將氣體導入B工作時，情況同前述相反，B腔排出液體，A腔吸入液體。如此反復，泵不斷吸入排出液體。

QBY工程塑料氣動隔膜泵爆炸圖

使用注意事項

1、QBY氣動隔膜泵振動極其輕微，一般情況可不裝底腳螺栓。

2、如壓縮空氣有臟物進入，將會影響泵的正常啟動，建議用戶加裝氣動三聯件。

3、在抽吸易凍結的介質時，應在泵的進口處裝閥門，當停止用泵時，先將該閥關閉，然后再開泵數分鐘，將泵體介質排凈為止以免造成下次開泵困難。

4、更換隔膜時，須將泵內腕連桿，鉛套清洗干凈，并不要損壞白色四氟密封圈，按原樣裝好，即可使用。
