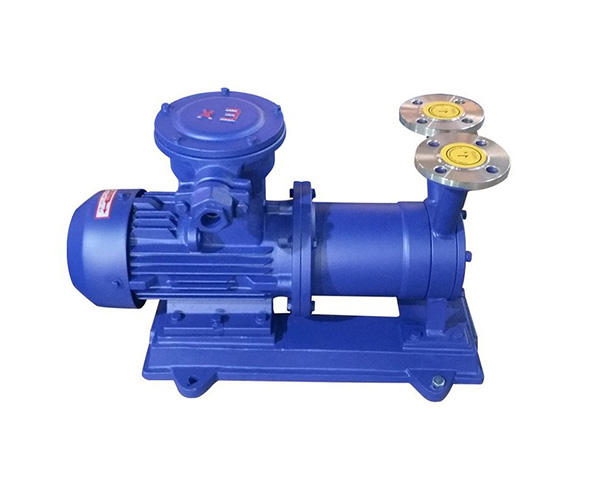

CWB驅動磁力旋渦泵

品牌：龍洋泵閥

型號：CWB

流量：0.72～14.4 m3/h

揚程：20~120 m

電機功率：0.75～15 KW

允許吸上高度：3.5～6 m

材質：不銹鋼

葉輪直徑：65～140 mm

立即獲取報價產品說明書

產品概述型號意義產品用途主要特點 5結構圖技術參數 7安裝尺寸圖

CWB驅動磁力旋渦泵產品概述

CWB型磁力驅動旋渦泵（簡稱磁力旋渦泵）是將永磁聯軸器的工作原理應用于離心泵的新產品，設計合理、工藝先進、具有全密封、無泄漏、低流量、高揚程、耐腐蝕的特點，其性能達到國外同類產品的先進水平。磁力泵以靜密封取代動密封，使泵的過流部件處于完全密封狀態，徹底解決了其它泵機械密封無法避免的跑、冒、滴之弊病。磁力泵選用耐腐蝕、高強度的工程塑料、剛玉陶瓷，不銹鋼等作為制造材料，因此它具有良好的抗腐蝕性能，并可以使被輸送介質免受污染。

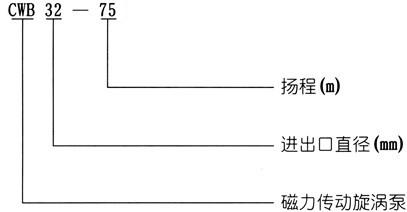

CWB驅動磁力旋渦泵型號意義

CWB驅動磁力旋渦泵產品用途

CWB型磁力驅動旋渦泵結構緊湊、外形美觀、體積小、噪音低、運行可靠、使用維修方便。可廣泛應用于化工、制藥、石油、電鍍、食品、電影照相洗印、科研機構。國防工業等單位抽送酸、堿液、油類、稀有貴重液、毒液、揮發性液體，以及循環水設備配套、過濾機配套。特別是易漏、易燃、易爆液體的抽送，選用此泵則更為理想。

CWB驅動磁力旋渦泵主要特點

1、高揚程、小流量，比轉數一般小于40；
2、結構簡單、體積小、重量輕；
3、具有自潤滑回路，提高滑動軸承使用壽命；
4、增設冷卻回路，及時帶走磁渦流熱；
5、采用懸臂葉片，減小葉輪徑向力；
6、隨輸送介質黏度增加，泵的效率急劇下降，因而介質黏度應不大于5×10-6M3/S。

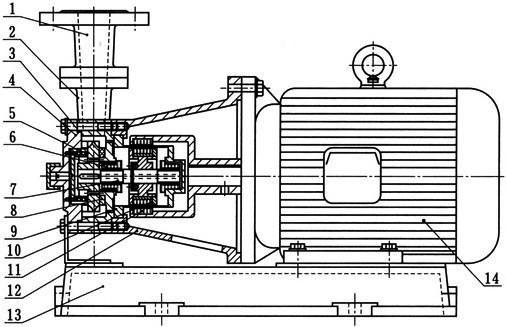

5CWB驅動磁力旋渦泵結構圖

1	進出口接管	8	止推環
2	泵殼	9	隔離套
3	密封墊	10	內磁組件
4	泵蓋組件	11	外磁組件
5	葉輪	12	聯接架
6	軸承	13	底板
7	軸	14	電機

CWB驅動磁力旋渦泵技術參數

型號	流量 m3/h	揚程 m	轉速 rpm	電機功率 KW	允許吸上高度 m	葉輪直徑 mm
CWB20-20	0.72	20	2900	0.75	6	65
CWB20-40	0.72	40	2900	1.1	6	90
CWB20-65	0.72	65	2900	2.2	6	105
CWB25-25	1.44	25	2900	1.1	5	75
CWB25-40	1.44	40	2900	1.5	5	90
CWB25-75	1.44	75	2900	4	5	110
CWB32-30	2.88	30	2900	2.2	5	90
CWB32-50	2.88	50	2900	3	5	100
CWB32-75	2.88	75	2900	7.5	5	120
CWB32-120	2.88	120	2900	11	4.5	140
CWB40-40	5.4	40	2900	4	4	100
CWB40-90	5.4	90	2900	11	3.5	130
CWB50-45	9	45	2900	7.5	4	110
CWB65-50	14.4	50	2900	15	3.5	120

7CWB驅動磁力旋渦泵安裝尺寸圖

CWB驅動磁力旋渦泵安裝尺寸圖

型號	A	B	C	E	F	K	L	h	H	H1	DN	D	D1	φdl	φd2
CWB20-20	31	210	86	125	92	200	440	80	130	2J70	20	90	65	13.5	11
CWB20-40	43	210	58	140	102	200	458	80	130	284	20	90	65	13.5	11
CWB20-65	48	260	108	140	110	200	486	90	153	313	20	105	75	13.5	13.5
CWB25-25	45	210	104	140	120	235	462	80	130	330	25	115	85	13.5	13.5
CWB25-40	49	260	110	140	120	235	488	90	153	353	25	115	85	13.5	13.5
CWB25-75	25	328	93	190	128	242	606	112	175	386	25	115	85	13.5	13.5
CWB32-30	52	260	118	140	150	290	522	90	153	368	32	140	100	13.5	17.5
CWB32-50	28	328	100	160	150	290	614	100	163	378	32	140	100	18	17.5
CWB32-75	100	295	169	320	150	356	684	132	212	42J7	32	140	100	18	17.5
CWB32-120	96	486	173	380	160	416	878	160	240	468	32	140	100	18	17.5
CWB40-40	30	328	104	190	160	310	618	112	175	443	40	150	110	13.5	17.5
CWB40-90	96	486	173	380	160	416	878	160	240	508	40	150	110	18	117.5
CWB50-45	104	295	177	320	1J70	356	692	132	212	462	50	165	125	18	17.5
CWB65-50	82	486	159	380	190	416	878	160	240	520	65	185	145	18	1J7.5
