產品概述

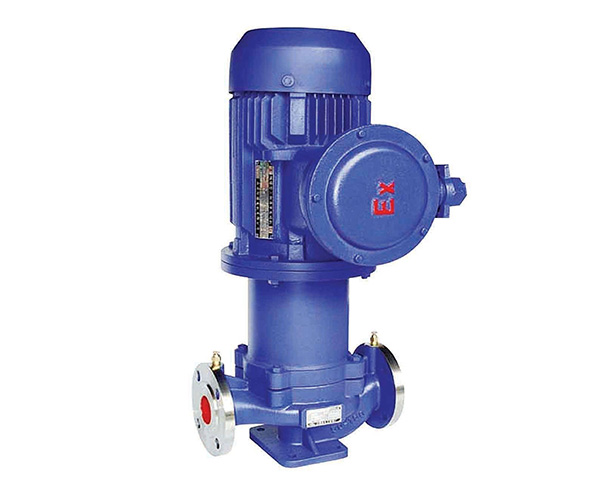

CQB-L不銹鋼立式管道磁力泵是本公司在十多年設計制造臥式磁力泵經驗基礎上開發的一種新型的管道磁力泵，它既具有管道離心泵的特點，又具有化工離心泵的優點，是一代的無泄漏管道離心泵。

型號意義

產品用途

CQB-L型立式管道磁力泵可廣泛應用于化工、制藥、石油、電鍍、食品、電影照相洗印、科研機構、國防工業等單位抽送酸、堿液、油類、稀有貴重液、毒液、揮發性液體，以及循環水設備配套、過濾機配套。特別是易漏、易燃、易爆液體物抽送，選用此泵則更為理想。

主要特點

1、磁力泵進行無泄漏運轉，可輸送易燃、易爆、劇毒及腐蝕介質；
2、材質優良，泵體、葉輪、隔離套等過濾部件均采用優質不銹鋼制造；
3、軸套采用高耐磨的碳化硅、碳化鎢，滑動軸承采用碳石M106K，并設置了潤滑油槽，有效地保證泵的使用壽命；
4、磁力管道離心泵立式安裝，結構緊湊、占地面積小；
5、振動小，噪音低，運行特別平穩；
6、泵的絕大多數零部件與CQB型磁力泵互換，泵的性能與CQB系列相同；流量為3.2-100m3/h；揚程為20-80m；功率為0.75-75Kw

結構圖

	1	泵殼	2	葉輪
	5	隔離套	6	止推環
	3	密封環	4	軸承體
	7	軸承	8	軸套
	11	螺母	12	聯接架
	9	軸	10	內磁鋼總成
	13	外磁鋼總成	14	電機

技術參數

型號	口徑		流量 （m3/h）	揚程 （m）	電機功率 KW
	進口	出口
CQB32-125L	32	20	3.2	20	1.1
CQB32-160L	32	20	3.2	32	1.5
CQB40-105L	40	25	3.2	12.5	1.1
CQB40-125L	40	25	6.3	20	2.2
CQB40-160L	40	25	6.3	32	3
CQB40-200L	40	25	6.3	50	5.5
CQB50-85L	50	32	6.3	8	1.1
CQB50-105L	50	32	6.3	12.5	1.5
CQB50-125L	50	32	12.5	20	3
CQB50-160L	50	32	12.5	32	4
CQB50-200L	50	32	12.5	50	7.5
CQB50-250L	50	32	12.5	80	18.5
CQB65-125L	65	50	25	20	4
CQB65-160L	65	50	25	32	7.5
CQB65-200L	65	40	25	50	15
CQB65-250L	65	40	25	80	22
CQB80-125L	80	65	50	20	7.5
CQB80-160L	80	65	50	32	15
CQB80-200L	80	50	50	50	22
CQB80-250L	80	50	50	80	37
CQB100-125L	100	80	100	20	15
CQB100-160L	100	80	100	32	22
CQB100-200L	100	65	100	50	37
CQB100-250L	100	65	100	80	55
注: 每個型號都可可配防爆電機
