2SK系列水環式真空泵產品概述

2SK系列兩級水環真空泵和2SK-P1系列兩級水環真空泵-大氣噴射泵機組是用來抽吸空氣和其它無腐蝕性、不溶于水、不含有固體顆粒的氣體以便在密閉容器中獲得較高的真空。它被廣泛應用于：提煉食品原料、紡織、化工、醫藥、造紙業和冶金工業及電子領域的真空蒸發、真空回潮、真空浸漬、真空干燥及真空冶煉等領域。具有真空度高、在高真空區抽速大及結構緊湊、工作可靠、維修方便等特點。

2SK系列水環式真空泵適用范圍

水環式真空泵，廣泛適用于化工機械、輕工、醫藥、食品、礦山等行業用來抽吸空氣或其他不溶于水、不含固體顆粒、帶有輕微腐蝕性的氣體，如真空蒸發、真空濃縮、真空干燥、真空過濾、真空送料等工藝過程。該系列泵采用機械密封結構，具有結構緊湊，使用可靠，裝拆方便，維修簡單、工作穩定等特點。

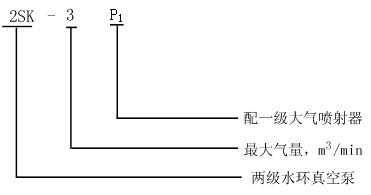

2SK系列水環式真空泵型號意義

2SK系列水環式真空泵產品特點

2SK系列水環式真空泵工作原理

2SK型水環式真空泵工作原理如圖一所示，葉輪（5）偏心地裝在泵體（3）內，當葉輪旋轉時，水受離心力的作用向四周甩出，在2SK型水環式真空泵體內壁與葉輪之間形成旋轉水環（6）。水環上部?jī)?nèi)表面與葉輪輪轂相接觸，當葉輪沿順時針方向轉動時，在前半轉的過程中，水環內表面逐漸與輪轂脫離，相鄰兩葉片之間所形成的空腔逐漸增大，被抽氣體通過泵進氣管（4），經月牙形吸氣孔（7）不斷被吸入空腔內；后半轉的過程中，水環內表面逐漸與輪轂接近，兩相鄰葉片之間空腔逐漸縮小，氣體被壓縮，因而壓力不斷增加，當壓力增加到大于外界壓力時，氣體被排出，從而不斷地抽走密封容器的氣體，使其形成一定的真空。

2SK系列水環式真空泵結構說明

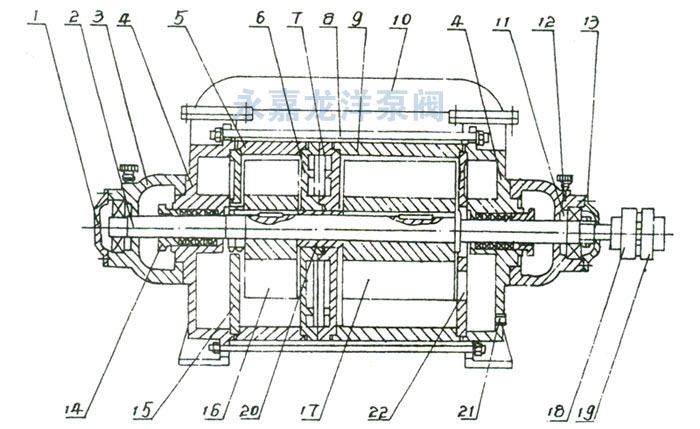

①抽氣量1.5m3/min以上2SK水環真空泵的結構如圖二所示，長短兩葉輪17和16用鍵固定在軸2上，兩葉輪中間用軸套20定位，并用園螺母鎖緊，這就構成了整個轉子部分，并且偏心地安裝在泵體內，支承在兩個單列向心球軸承上，轉予部分用聯軸器18與電機軸相聯，使之與電機一起以同樣轉速轉動，長葉輪17、長泵體9和吸入部分組成高真空級，短泵體5、短葉輪16和排出部分組成低真空級，高真空級的排氣口和低真空級的吸入口用連通管聯接（2SK-1.5無此連通管）成為雙級串聯，兩級之間用中間壁（A）7和中間壁（B）6隔開，中間壁（A）上有排氣孔，中間壁（B）上有吸氣口。

②2SK-0.4、2SK-0.8兩級水環真空泵結構如圖三所示，其高低真空級結構與圖二所示泵基本相同（無連通管）。采用特制加長軸電機，長、短葉輪用鍵固定于軸上，但可做軸向浮動，偏心地置于長短泵體內。2SK水環真空泵兩端的密封采用油浸石棉盤根或機械密封。高真空級的一端有進水孔，補充水由此進入高真空級的長泵體內，低真空級的補充水是由高真空級排出的。（2SK-12、2SK-20、2SK-30低真空級的補充水也從供水管供入一部分，但要通過閥來調節其量的大?。?。高、低真空級是由拉緊螺栓而牢固地連接在一起。

2SK系列水環式真空泵性能參數
