QXB型離心式潛水曝氣機
品牌：龍洋泵閥
型號：QXB
材質：鑄鐵
驅動方式：電動
功率：1.5~22KW
潛水深度：2~6m
產品概述
QXB型離心式潛水曝氣機為自吸式曝氣，直聯式結構。旋轉的葉輪產生的離心力，在葉輪的進口處開成負壓吸入空氣和水，利用葉輪的動能在混合室里將一定比例的氣水混合，在強大的離心力下，氣水二相流沿葉輪的切線方向經流道整流后，向圓周方向擴散，細碎的微小泡充分與水融合，從而達到充氧曝氣的效果。適用于各種污水的生化處理工藝中，作為曝氣兼攪拌的專用設備。

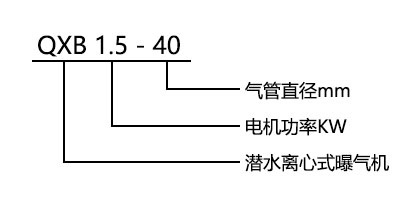

型號意義
結構特點
1、采用引進瑞典飛力潛水電機密封技術的水下電機；
2、葉輪與電機直聯，結構簡單，效率高，壽命長；
3、可加網狀進水口，避免異物進入機體引起不必要的破壞；
4、可通過進氣閥調節進氣量；
5、除電機外，其它部件材質有不銹鋼、碳鋼和鑄鐵供選擇。
用途及使用范圍
QXB型離心曝氣機用于污水處理廠曝氣池，曝氣沉砂池中，對污水的混合液進行充氧及混合，以及對污水進行生化處理或養殖塘增氧。進氣量為10~100m3/h，增氧能力為0.35~8.20KgO2/h，電機功率為0.75~22kw。

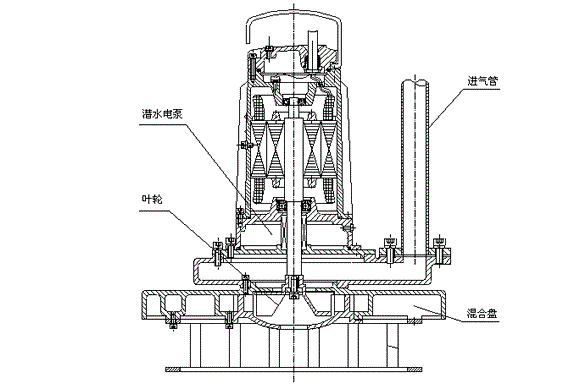

機結構圖
工作原理
QXB型離心曝氣機采用電機和葉輪直接傳動，利用葉輪旋轉所產生的離心力排開周圍水形成低壓區吸入水流同時，在葉輪進口處制造真空而吸入空氣，在混氣室中氣與水充分混合形成均勻的氣水混合液，在離心力作用下快速排出。由于水流噴射極強，造成有效的水流循環，使空氣被剪切成大量的微小氣泡。極大提高了其表面積，且由于氣泡上升緩慢使空氣中大量的氧溶于水中，使得該機動力效率優于其它種類的曝氣機。
QXB型離心式潛水曝氣機特性
1、獨特的混氣室設計，吸入空氣量多，混合效果好，氧利用率高；2、氣水混合液以特殊的角度從混氣室中排出，可使水流成螺旋狀向水平方向并繼而向上流動，在曝氣的同時兼有攪拌作用；
3、機體沉入水中運行，無噪音。進氣管出水面可加裝消音器，增強消音效果。

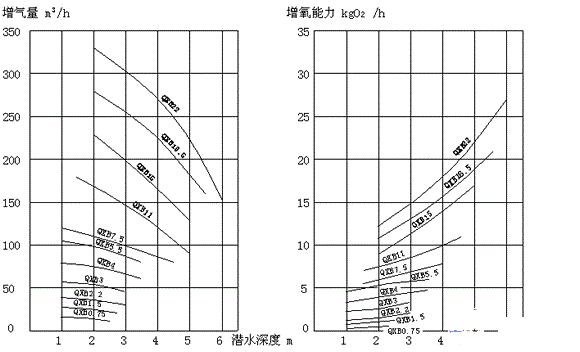

性能曲線圖
性能參數表
| 型號 |
電機功率 KW |
作用范圍 (m) |
最大潛水深度 m |
空氣吸入管徑 mm |
進氣量 m3/h |
|---|---|---|---|---|---|
| 1.5-40 | 1.5 | 1.0-20 | 2 | 40 | 22 |
| 2.2-50 | 2.2 | 2.5-50 | 3 | 50 | 35 |
| 3-50 | 3 | 3.0-5.5 | 3 | 50 | 30 |
| 4-65 | 4 | 3.0-6.0 | 3 | 65 | 75 |
| 5.5-65 | 5.5 | 3.5-7.0 | 3 | 65 | 85 |
| 7.5-80 | 7.5 | 4.5-9.0 | 3 | 80 | 100 |
| 11-80 | 11 | 5.0-10.0 | 4 | 80 | 160 |
| 15-100 | 15 | 5.8-11.5 | 5 | 100 | 200 |
| 18.5-100 | 18.5 | 5.9-11.8 | 5.5 | 100 | 260 |
| 22-100 | 22 | 6.0-12.0 | 6 | 100 | 320 |
