產品概述

ISW型單級臥式離心泵是優化IS型離心泵與立式泵的獨特結構組合設計，并按照國際標準ISO2858和新的國家管道離心泵標準JB/T53058-93進行設計制造的高效節能產品。該泵采用國內水力模型優化設計而成。同時根據使用溫度、介質等不同在ISW型基礎上派生出熱水泵、高溫泵、化工泵、油泵等。ISW型單級臥式離心泵是優化S型離心泵與立式泵的獨特結構組合設計，該泵采用國內水力模型優化設計而成。同時根據使用溫度、介質等不同在ISW型臥式離心泵基礎上派生出熱水泵、高溫泵、化工泵、油泵等，是目前國家標準定型推廣產品。

產品用途

ISW型泵適用于工業和城市給排水、高層建筑增壓送水、園林噴灌、消防增壓、遠距離輸水、暖通制冷循環、浴室暖水循環增壓,以及各種給水設備、鍋爐的配套。供輸送清水或物理、化學性質類似清水的其它液體之用、使用溫度不高于85℃。

產品特點

泵軸的絕對同心度及葉輪優異的動靜平衡，保證平穩運行，絕無振動，不同材質的硬質合金密封，保證了不同介質輸送均無泄漏，結構簡單合理，關鍵部分采用國際一流品質配套，整機無故障工作時間大大提高。維修方便，更換密封、軸承、簡易方便。

1、運行平穩：泵軸的絕對同心度葉輪優異的動靜平衡，保證平穩運行，絕無振動。

2、滴水不漏：不同材質的硬質合金密封，保證了不同介質輸送均無泄漏。

3、噪音低：兩個低噪音軸承下的水泵，運轉平穩，除電機微弱聲響，基本無噪聲。

4、故障率低：結構簡單合理，關鍵部分采用國際一流品質配套，整機無故障工作時間大大提高。

5、維修方便：更換密封、軸承、簡易方便。

6、占地更?。撼隹诳上蜃蟆⑾蛴?、向上三個方向，便于管道布置安裝，節省空間。

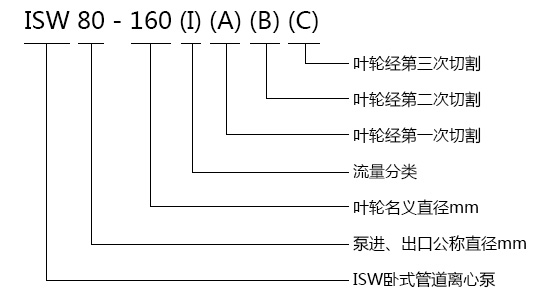

型號意義

工作條件

1、 吸入壓力≤1.0Mpa，或泵系統高工作壓力≤1.6Mpa,即泵吸入口壓力+泵揚程≤ 1.6Mpa、泵靜壓試驗壓力為2.5Mpa,訂貨時請注明系統工作壓力。泵系統工作壓力大于1.6Mpa時應在訂貨時另行提出。以便在制造時泵的過流部件和聯接部分采用鑄鋼材料。

2、 環境溫度<40℃，相對濕度<95%。

3、 所輸送介質中固體顆粒體積含量不超過單位體積的0.1%，粒度<0.2mm。

注：如使用介質為帶有細小顆粒，請?jiān)谟嗀洉r(shí)說明，以便采用耐磨式機械密封。

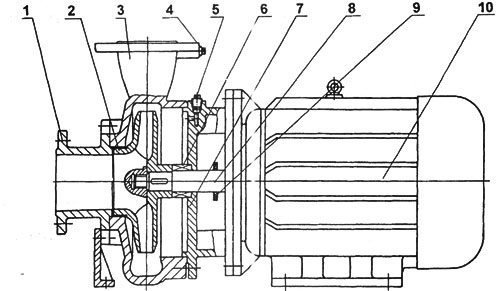

結構圖

1、吸入室：采用優秀水力模型設計而成。

2、葉輪：采用優秀水力模型設計而成，高效節能。

3、泵體：采用優秀水力模型設計而成。

4、取壓塞：安裝壓力表及真空表，以監控泵的正常高效運行。

5、放氣塞：確保泵的正常維護。

6、機械密封：采用不銹鋼、硬質合金、氟橡膠等材料制成，耐用消費品磨損，無泄漏，運行壽命長。

7、泵蓋：

8、泵軸：為電機加長軸，確保了軸的同心，使運行平穩，無噪音和振動現象。

9、擋水圈：防止因密封漏水而使電機進水。

10、Y系列電動機：直接與水泵聯接傳遞動力，部分采用上海名牌電機。

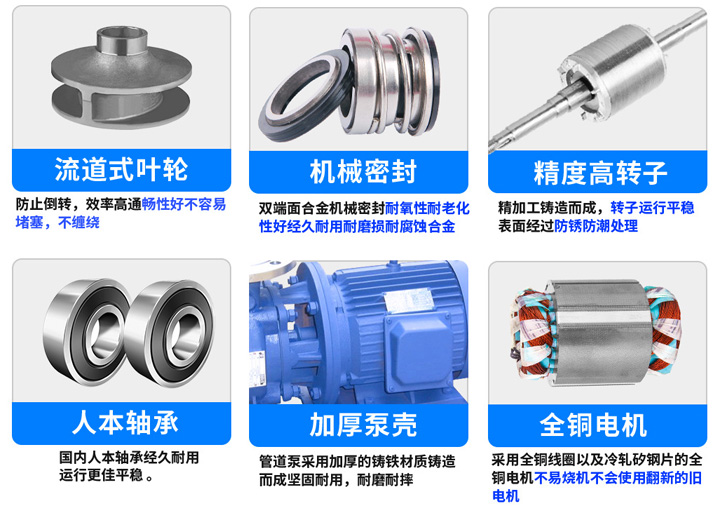

產品細節

1、流道式葉輪：防止倒轉，效率高通暢性好不容易堵塞，不纏繞；

2、機械密封：雙端面合金機械密封耐氧性耐老化性好經久耐用耐磨損耐腐蝕合金；

3、精度高轉子：精加工鑄造而成，轉子運行平穩表面經過防防銹防潮處理；

4、人本軸承：國內人本軸承經久耐用運行更佳平穩；

5、加厚泵殼：管道泵采用加厚的鑄鐵材質鑄造而成堅固耐用，耐磨耐摔；

6、全銅電機：采用全銅繞圈以及冷軋矽鋼片的全銅電機不易燒機不會使用翻新的舊電機。

技術參數
