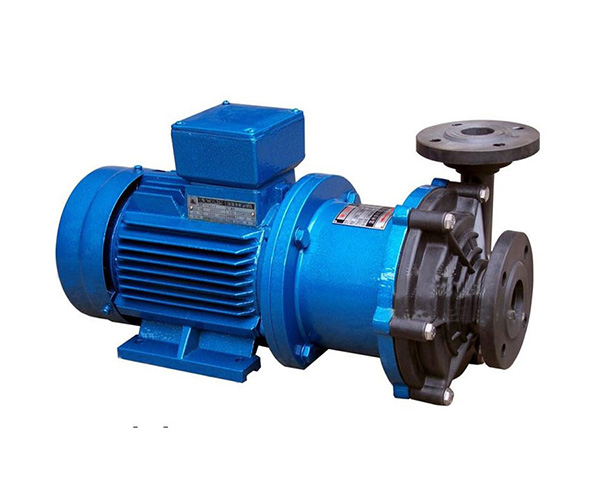

產品概述

CQF型工程塑料磁力泵是應用現代磁學原理，將永磁聯軸器的工作原理用于離心泵的新型產品。CQF塑料磁力泵以靜密封取代動密封，使泵的過流部件處于完全密封狀態，徹底解決了其它泵的機械密封無法避免的跑、冒、滴之弊病。磁力泵選用耐腐蝕、高強度的工程塑料、鋼玉陶瓷作為制造材料，因此它具有良好的抗腐蝕性能，并可以使被輸送介質免受再次污染。

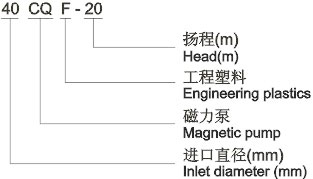

型號意義

產品用途

CQF工程塑料磁力泵廣泛用于化工、制藥、石油、電鍍、食品、國防、科研機構、冶金、染料等單位抽送酸、堿液、油類稀有貴重液、毒液、揮發性液體,以及循環水設備配套、過濾機配套。特別是易漏、易燃、易爆液體的抽送。防爆電動機選用此泵則更為理想設備。(泵材料：增強聚丙烯)
注：如果客戶的介質為強腐蝕性液體，那么可以考慮一下氟塑料磁力泵，這類泵的耐腐蝕性比此工程塑料更強。

主要特點

CQF型工程塑料磁力泵以靜密封取代動密封，使泵的過流部件處于完全密封狀態，徹底解決了其它泵的機械密封無法避免的跑，冒，滴之蔽病，磁力泵選用耐腐蝕，鋼玉陶磁，增強聚丙稀作為制造材料，因此它具有良好的抗腐蝕性能，并可以使實輸送介質免受污染。

工作原理

CQF型工程塑料磁力驅動離心泵（簡稱工程塑料磁力泵），通常由電動機，磁力偶合器和工程塑料離心泵組成。其主要特點是利用磁力偶合器傳遞動力，完全無泄漏，當電動機帶動磁力偶合器的外磁鋼旋轉時，磁力線穿過間隙和隔離套，作用于內磁鋼上，使泵轉子與電動機同步旋轉，無機械接觸地傳遞扭矩。在泵軸的動力輸入端，由于液體被封閉在靜止的隔離套內，沒有動密封因而完全無泄漏。CQ系列磁力泵型式及基本參數符合JB／TQ786－89《小型磁力驅動離心泵型式與基本參數》標準和《小型磁力驅動離心泵三個標準的補充規定》。

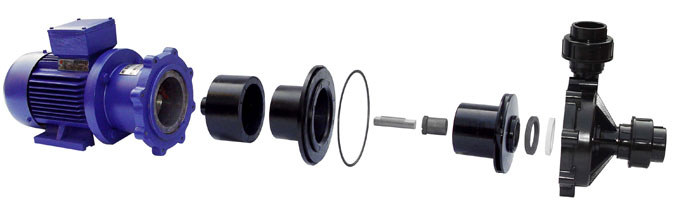

結構爆炸圖

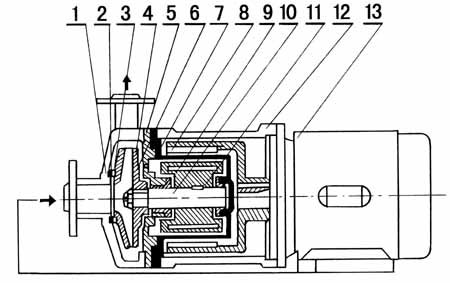

結構圖

技術參數
